Проектирование механических узлов: от концепции до чертежей

Что такое проектирование механических узлов

Механический узел — это совокупность деталей, которые соединяются и работают вместе: корпус и крышка, вал и подшипник, кронштейн и крепёж, редуктор, шарнир, направляющая. Проектирование такого узла — это не просто нарисовать деталь. Это определить, как она будет нагружена, как будет собираться, из чего будет изготовлена и как поведёт себя в эксплуатации.

Разработка механических компонентов включает несколько дисциплин: расчёт на прочность, кинематику, выбор материалов, тепловой анализ, допуски и посадки, технологичность. Инженер-конструктор работает на стыке этих дисциплин и отвечает за то, чтобы узел был работоспособным, ремонтопригодным и экономически оправданным.

Конструкторское бюро — это команда, которая закрывает весь цикл: от идеи до комплекта документации, готового для производства. Частное конструкторское бюро часто подключается к проекту, когда нужно быстро усилить компетенции или закрыть отдельный участок разработки.

Этап 1. Постановка задачи и концепция

Любой узел начинается с требований. Что он должен делать, какие нагрузки воспринимать, сколько работать, в каких условиях, с какой точностью и при каком бюджете. Чем яснее сформулирована задача, тем меньше итераций потребуется на этапе моделирования.

На этапе концепции рассматриваются несколько вариантов конструкции:

• Кинематическая схема. Как передаётся движение, какие связи между деталями, сколько степеней свободы.
• Компоновка. Как узел встраивается в изделие, как располагаются детали, есть ли доступ для сборки и обслуживания.
• Предварительный выбор материалов. От него зависят прочность, вес, стоимость и технология.
• Оценка технологичности. Можно ли изготовить детали доступными методами: литьём, фрезеровкой, штамповкой, 3D-печатью.

На этом этапе важно не углубляться в детали, а выбрать направление. Концепция — это рамка, внутри которой будет вестись детальная проработка.

Этап 2. Параметрическое моделирование

Параметрическое моделирование — это подход, при котором геометрия детали описывается не фиксированными размерами, а параметрами и связями. Изменение одного параметра автоматически перестраивает всю модель.

Почему это важно:

Современные CAD-системы позволяют строить такие модели с историей построения, что делает проектирование прозрачным и проверяемым. Инженер видит, как получена каждая поверхность, и может быстро внести правки.

Этап 3. Подбор материалов

Материал определяет не только прочность, но и вес, стоимость, технологию изготовления и поведение детали в эксплуатации. Ошибка в выборе материала может обернуться браком на производстве или отказом в работе.

Основные критерии:

Хорошая практика — рассматривать несколько материалов и сравнивать их по совокупности критериев, а не по одному параметру.

Этап 4. DFM-анализ

DFM (Design for Manufacturing) — это анализ конструкции с точки зрения её производства. Цель — выявить элементы, которые усложняют или удорожают изготовление, и упростить их до начала выпуска.

Что проверяется:

DFM-анализ — это не формальность. Он позволяет сэкономить время и деньги, которые иначе уйдут на переделку оснастки и брак.

Этап 5. Расчёт и верификация

Механический узел должен быть проверен на прочность, жёсткость, устойчивость и долговечность. Для этого используются следующие методы:

Результаты расчётов возвращаются в модель: утолщаются стенки, меняются радиусы, подбираются другие материалы. Это итеративный процесс, в котором модель и расчёт работают вместе.

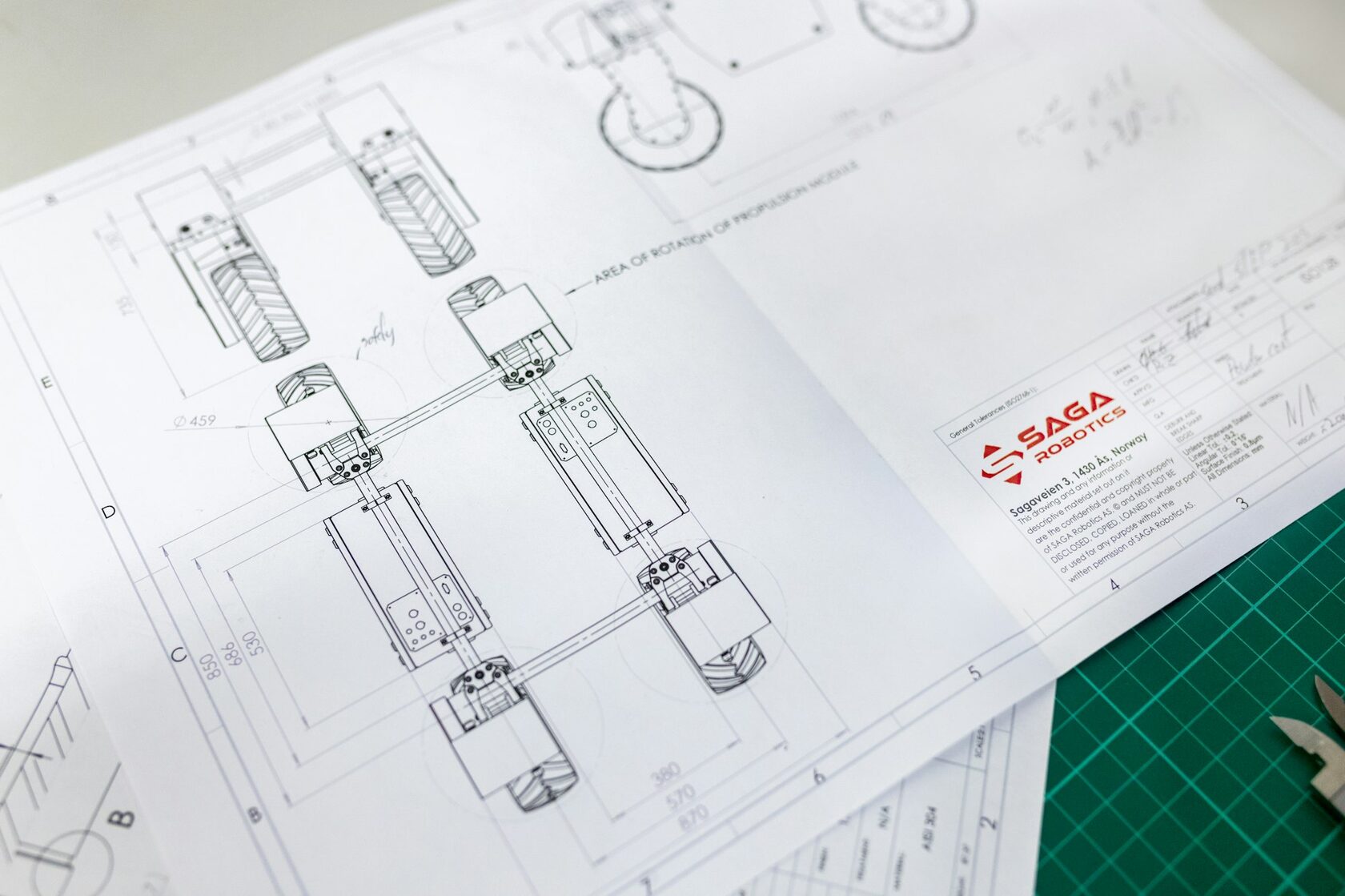

Этап 6. Выпуск чертежей и документации

Когда конструкция проверена, начинается выпуск документации. Это не просто «оформить чертежи», а передать производству всю информацию, необходимую для изготовления и контроля.

Что входит в комплект:

• Сборочный чертёж. Общая компоновка узла, габариты, установочные размеры.
• Рабочие чертежи деталей. Размеры, допуски, посадки, шероховатость, материал, покрытие.
• Спецификация. Перечень деталей, материалов, стандартных изделий.
• Схемы сборки. Последовательность операций, усилия затяжки, используемый инструмент.
• Технические требования. Условия эксплуатации, испытания, приёмка.

Чертёж должен быть однозначным: любой технолог или контролёр должен прочитать его одинаково. Именно поэтому допуски и посадки прорабатываются особенно тщательно.

Этап 7. Прототип и серийное производство

Прототип — это проверка конструкции в реальности. Даже самая аккуратная модель может не собраться из-за допусков или повести себя иначе под нагрузкой.

На этапе прототипа проверяется:

• Собираемость узла.
• Работоспособность механизма.
• Точность посадок.
• Жёсткость и прочность.
• Тепловой режим.
• Удобство обслуживания.

По результатам вносятся правки: меняются допуски, усиливаются элементы, упрощается сборка. После успешных испытаний документация передаётся в серийное производство, и конструкторское бюро сопровождает первую партию, чтобы вовремя заметить расхождения между моделью и реальным изделием.

Заключение

Проектирование механических узлов — это полный цикл, в котором концепция, модель, материал, технология и документация связаны в единую систему. Параметрическое моделирование даёт гибкость, подбор материалов — надёжность, DFM-анализ — технологичность, а чертежи — точность передачи замысла в производство. Разработка механических компонентов — это инженерная работа, где каждый этап влияет на итог. И чем раньше в проект закладываются правильные решения, тем меньше правок потребуется на этапе серии.
