Производство PCB: от прототипа до серийной партии

Разберём, как устроен процесс производства PCB, чем прототип отличается от серии, и почему контроль качества на каждом шаге — это не бюрократия, а необходимость.

Что такое трассировка печатной платы

Прежде чем плата станет физическим объектом, она существует в виде данных. Трассировка — это процесс прокладки проводников, соединяющих компоненты в соответствии с принципиальной схемой.

Трассировка платы по схеме может выполняться вручную или автоматически. Ручная даёт больше контроля над критическими цепями, автоматическая — скорость для простых плат. Схема с трассировкой — это итоговый документ, который показывает, как именно будут проложены дорожки с учётом всех ограничений: ширины проводников, зазоров, переходных отверстий.

Ошибки трассировки — одна из самых частых причин, почему прототип не работает. Слишком тонкая дорожка перегреется под нагрузкой, недостаточный зазор даст короткое замыкание после оплавления припоя, а неправильно размещённые переходные отверстия помешают автоматической сборке.

Проектирование и создание печатных плат

Разработка печатных плат на заказ начинается не с черчения дорожек, а с ответа на вопрос: «Что эта плата должна делать?». На этом этапе формируется техническое задание, выбираются материалы, определяется количество слоёв.

Проектирование печатных плат — это баланс между электрическими требованиями и технологическими возможностями производства. Можно спроектировать идеальную схему, которую невозможно изготовить. Поэтому DFM-анализ (Design for Manufacturing) проводится ещё до отправки файлов на завод.

Что проверяется на этапе проектирования

• Минимальная ширина дорожек и зазоров — соответствует ли она возможностям производителя.
• Диаметры переходных отверстий и контактных площадок.
• Толщина меди на внутренних и внешних слоях.
• Правильность расположения компонентов для автоматической сборки.

Этапы изготовления печатных плат

Создание печатных плат включает несколько последовательных стадий. Каждая из них влияет на итоговое качество.

Изготовление прототипа

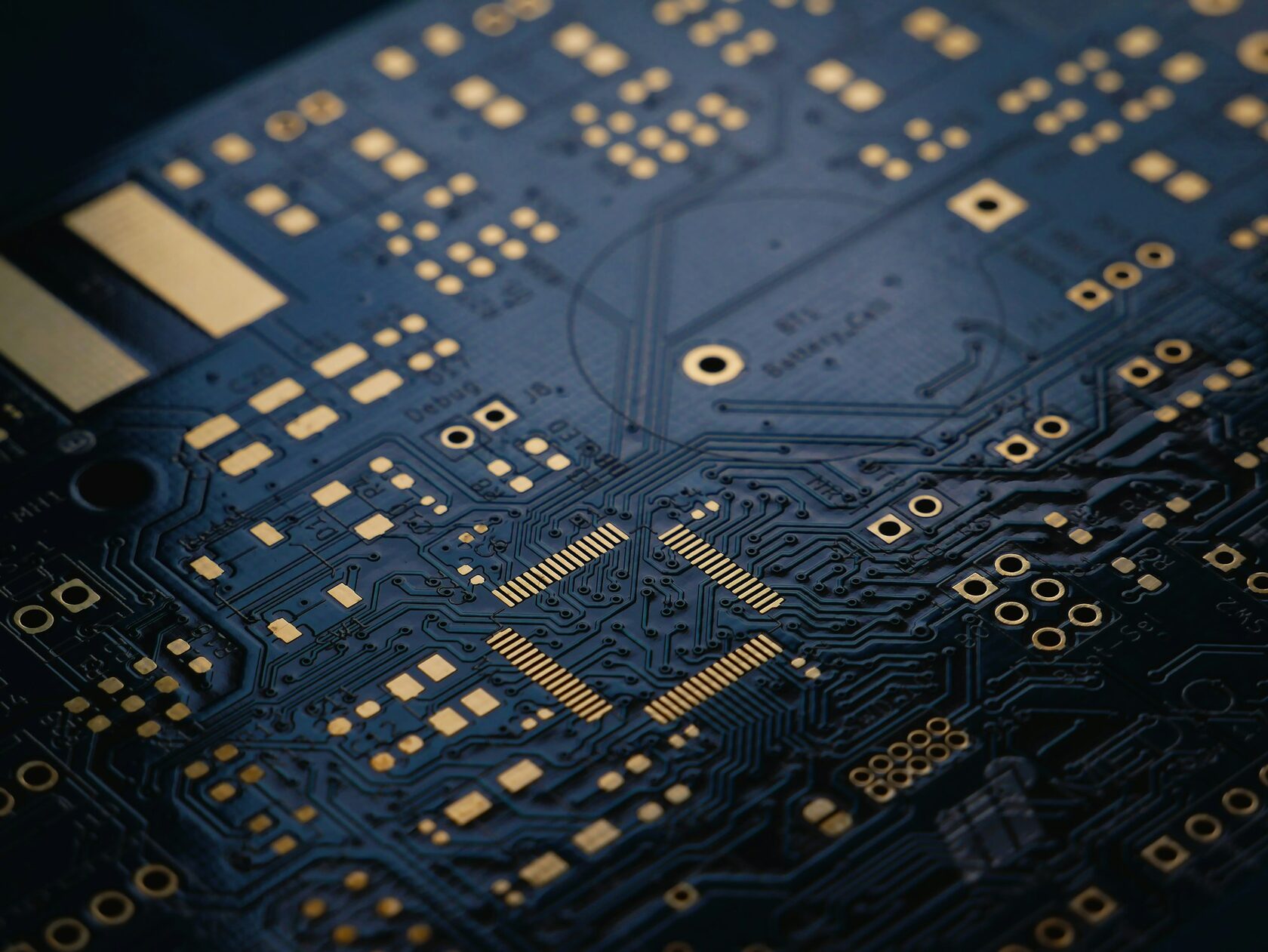

Прототип — это не уменьшенная копия серийной платы. Это инструмент проверки идей. Его главная задача — быстро ответить на вопрос, работает ли схема.

Как делают прототипы:

• Стандартные материалы и упрощённые процессы.
• Быстрые линии позволяют получить платы за 24–72 часа.
• Приоритет — скорость и гибкость, а не стоимость или повторяемость.
• Ручная или полуавтоматическая сборка, доступные со склада компоненты, минимум документации.

На этом этапе нормально, если плата не работает с первого раза. Задача прототипа — выявить проблемы. Хуже, если проблемы выявляются уже в серии, когда исправление требует новых оснасток и списания партии.

Переход от прототипа к серии

Переход от прототипа к серийной партии — это не просто увеличение количества. Это смена парадигмы. Если прототип отвечает на вопрос «работает ли?», то серия — «можно ли это производить стабильно и выгодно?».

Ключевое отличие — требования к повторяемости. Прототип может быть собран вручную с точностью «плюс-минус трамвайная остановка». Серийная плата должна быть идентична предыдущей и следующей.

Что меняется при переходе к серии

Серийное производство

В серии начинают работать процессы, которые не имеют смысла для единичных плат.

Панелизация — компоновка нескольких плат на одной технологической панели для максимального использования материала. Оптимизация раскроя — цель использовать более 80% площади панели.

Контроль качества в серийном производстве строится на статистике. Если на прототипе можно проверить каждую плату вручную, то на тысяче плат это нерентабельно. Вместо этого настраиваются процессы так, чтобы вероятность дефекта была предсказуемо низкой, а выборка — репрезентативной.

Контроль качества на каждом этапе

Контроль качества — это не один этап в конце, а набор проверок, встроенных в производственный процесс.

Входной контроль

Всё начинается с материалов. Качество сырья определяет качество готовой платы. Если ламинат имеет дефекты или медь неравномерна по толщине, никакой процесс это не исправит.

Проверяется: сертификаты материалов, сроки годности, условия хранения. Для высоконадёжных применений — входной контроль каждой партии.

Контроль в процессе производства

Производство PCB включает более сотни операций. Проверить каждую невозможно, но ключевые точки контролируются обязательно.

Электрическое тестирование

После изготовления плата должна быть проверена на целостность соединений. Два основных метода:

X-ray контроль

Для плат с BGA-компонентами визуальный контроль бесполезен — шарики припоя скрыты под корпусом. Рентгеновское просвечивание позволяет увидеть форму и размеры паяных соединений, обнаружить пустоты и смещения.

Финальный контроль

Последний барьер перед упаковкой. Проверяются габариты, толщина, качество поверхности, маркировка. Для серийных партий — выборочный контроль по статистическим критериям.

Заключение

Производство PCB — это путь от абстрактной схемы к физическому изделию, которое должно работать надёжно и предсказуемо. Прототип и серия решают разные задачи: первый проверяет идею, вторая — обеспечивает стабильность и экономическую эффективность.

Контроль качества — не финальная проверка, а набор встроенных в процесс барьеров. Пропустить любой из них — значит рискнуть всей партией. В электронике, где плата стоит копейки, а её отказ может стоить репутации, такая экономия редко бывает оправданной.
