Разработка электронных модулей с нуля: полный цикл проектирования

От постановки ТЗ до LAYOUT печатной платы: выбор компонентной базы, принципиальные схемы, трассировка и верификация дизайна

Фото автора — Алексей Воронцов
Алексей Воронцов
Руководитель отдела разработки электроники ЕМС-Техно
10 мин чтения

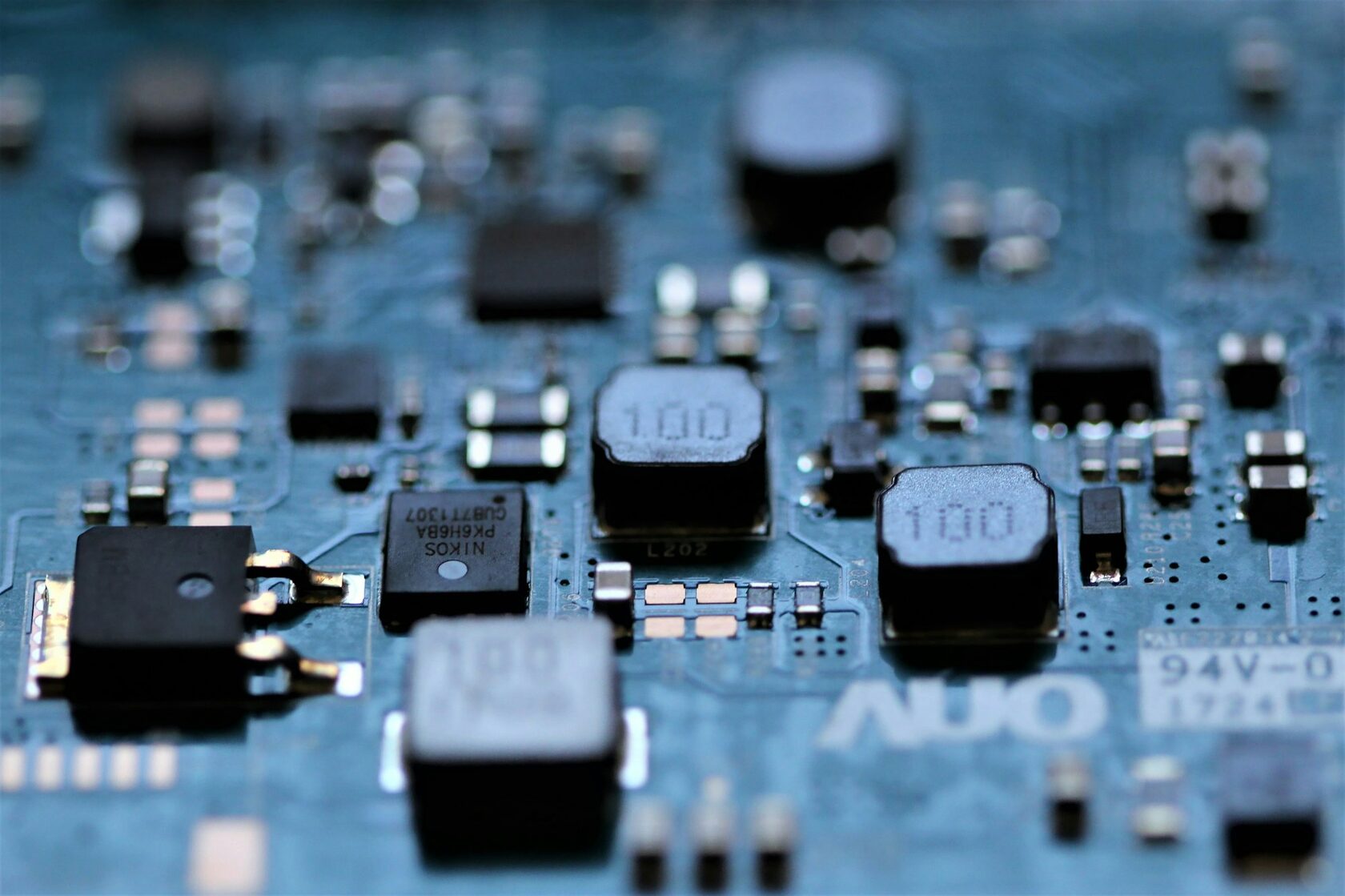

Печатная плата на этапе проектирования — разработка электронного модуля с нуля

Что такое разработка электроники и чем она отличается от сборки

Разработка электроники — это создание нового устройства или модуля с нуля: от концепции до конструкторской документации, готовой для производства. Это не сборка из готовых блоков и не копирование чужой схемы. Это инженерная работа, в которой рождается новая схема, новая топология платы и новая конструкция.

Разработка электронных устройств включает несколько дисциплин: схемотехнику, проектирование печатных плат, тепловой расчёт, электромагнитную совместимость, подбор компонентов и подготовку производства. Специалист, который ведёт проект, должен понимать не только электронику, но и то, как изделие будет изготавливаться, собираться и эксплуатироваться.

Контрактная разработка электроники отличается от внутренней тем, что заказчик получает готовый результат — документацию, образцы и сопровождение — без необходимости держать в штате собственную команду инженеров. Это удобно, когда нужно быстро запустить продукт или когда компетенций внутри компании недостаточно.

Этап 1. Постановка технического задания

Любой проект начинается с ТЗ. Это не формальность, а фундамент, от которого зависит всё остальное. Чем точнее сформулированы требования, тем меньше правок на поздних этапах.

Что должно быть в техническом задании:

  • Функциональное назначение. Что устройство должно делать, какие задачи решать, в каких условиях работать.
  • Электрические параметры. Напряжение питания, потребляемая мощность, токи, требования к стабильности.
  • Интерфейсы. Какие разъёмы, протоколы связи, датчики и исполнительные устройства используются.
  • Условия эксплуатации. Температурный диапазон, влажность, вибрации, защита от пыли и влаги, требования к IP-рейтингу.
  • Габариты и компоновка. Ограничения по размеру, форме, расположению разъёмов и органов управления.
  • Требования к сертификации. Пожарная безопасность, ЭМС, соответствие отраслевым стандартам.
  • Ожидаемый тираж. От этого зависит выбор технологии производства и подход к подбору компонентов.

На этом этапе важно не только собрать требования, но и расставить приоритеты: что критично, чем можно пожертвовать, где есть запас по бюджету и срокам.

Этап 2. Выбор компонентной базы

Компонентная база — это то, из чего будет собрано устройство. Ошибка здесь может стоить дорого: компонент может оказаться дефицитным, снятым с производства или не подходящим по температурному диапазону.

При выборе компонентов учитывают:

Доступность и жизненный цикл
Компонент должен быть доступен на рынке и иметь перспективу производства на годы вперёд. Если деталь снимается с производства, придётся искать замену и переделывать схему.
Температурный диапазон
Для промышленных устройств нужны компоненты с расширенным диапазоном, для бытовых — достаточно коммерческого.
Точность и допуски
Резисторы, конденсаторы, стабилизаторы — всё имеет допуски, которые влияют на работу схемы.
Производительность
Микроконтроллеры, преобразователи питания, интерфейсные микросхемы выбираются под задачи и бюджет.
Стоимость и технологичность
Дешёвый компонент не всегда выгоден, если он требует сложного монтажа или увеличивает брак.
Наличие альтернатив
Хорошая практика — предусмотреть второй источник для критичных компонентов.
Полный цикл разработки электронного модуля
01
ТЗ
Постановка требований и расстановка приоритетов
02
Компоненты
Подбор элементной базы и проверка доступности
03
Схема
Принципиальная схема и расчёт номиналов
04
LAYOUT
Трассировка печатной платы и топология
05
Верификация
Проверка схемы, DRC, ЭМС и тепловой анализ
06
Прототип
Изготовление и тестирование опытного образца
07
В серию
Подготовка документации и запуск производства

Этап 3. Принципиальная схема

Принципиальная схема — это электрическая модель устройства. Здесь определяются связи между компонентами, рассчитываются режимы работы, выбираются номиналы.

Разработка электронных схем на заказ начинается с блочной схемы: устройство разбивается на функциональные узлы — питание, микроконтроллер, интерфейсы, датчики, выходные каскады. Затем каждый узел прорабатывается отдельно.

На этом этапе важно:

  • Рассчитать цепи питания и защиты.
  • Предусмотреть фильтрацию и развязку.
  • Продумать цепи сброса, тактирования и программирования.
  • Учесть требования по ЭМС: экранирование, заземление, разводку цепей питания.
  • Заложить возможность отладки: тестовые точки, разъёмы, индикацию.

Схема должна быть не только работоспособной, но и понятной: другой инженер должен суметь её прочитать и проверить.

Этап 4. Трассировка печатной платы (LAYOUT)

LAYOUT печатной платы — это превращение схемы в физическую топологию. Здесь электрические связи становятся дорожками на текстолите, а компоненты — посадочными местами.

Трассировка печатной платы — самый трудоёмкий этап. От неё зависит не только работоспособность, но и помехоустойчивость, тепловой режим и технологичность.

Основные принципы:

Разделение цепей. Силовые и сигнальные цепи разводятся отдельно. Аналоговые и цифровые земли соединяются в одной точке.
Ширина дорожек. Зависит от тока: силовые цепи требуют широких проводников, сигнальные — минимально допустимых.
Экранирование и заземление. Полигоны земли, экраны вокруг чувствительных цепей, правильная разводка возвратных токов.
Тепловой режим. Мощные компоненты размещаются с учётом теплоотвода, при необходимости добавляются радиаторы и тепловые полигоны.
Технологичность. Зазоры, диаметры отверстий, расположение компонентов должны соответствовать возможностям производства.
Целостность сигнала. Для высокоскоростных цепей важны согласование, длина проводников и отсутствие паразитных связей.

Схема должна быть не только работоспособной, но и понятной: другой инженер должен суметь её прочитать и проверить. А LAYOUT — это не просто картинка, а физическая реализация, которая определяет помехоустойчивость и надёжность устройства.

Этап 5. Верификация дизайна

Верификация дизайна — это проверка того, что схема и плата соответствуют требованиям и не содержат ошибок. Пропустить этот этап — значит отправить в производство сырой проект.

Электрическая верификация

Сравнение схемы с платой: все ли связи соответствуют, нет ли лишних или отсутствующих цепей.

Проверка правил проектирования (DRC)

Зазоры, ширина дорожек, диаметры отверстий, перекрытия — всё должно соответствовать технологическим нормам.

Тепловой анализ

Расчёт температурных режимов, выявление перегревающихся элементов.

Анализ целостности сигналов

Для высокоскоростных цепей — моделирование отражений, перекрёстных помех, задержек.

ЭМС-анализ

Оценка излучения и восприимчивости к помехам.

Проверка компонентов

Соответствие посадочных мест реальным корпусам, наличие всех компонентов в спецификации.

После верификации выпускается комплект документации: схема, топология, спецификация, сборочные чертежи, файлы для производства.

Этап 6. Прототипирование и тестирование

Когда дизайн готов и проверен, изготавливается прототип. Это может быть опытная партия плат, собранная вручную или на малом производстве.

На этапе прототипа проверяется:

  • Работоспособность всех узлов.
  • Соответствие электрических параметров расчётным.
  • Тепловой режим в реальных условиях.
  • Устойчивость к помехам и внешним воздействиям.
  • Удобство сборки и обслуживания.

По результатам тестирования вносятся правки: корректируются номиналы, меняется трассировка, уточняются допуски. Иногда требуется несколько итераций, прежде чем устройство выходит на заданные характеристики.

Этап 7. Подготовка к серийному производству

Финальный этап — передача проекта в производство. Сюда входит:

  • Подготовка файлов для изготовления плат (Gerber, сверловка).
  • Спецификация компонентов с указанием поставщиков.
  • Монтажная документация.
  • Технологическая карта сборки.
  • Сопровождение первой партии и контроль качества.

Хорошая практика — сопровождать проект до первых серийных образцов. Это позволяет вовремя заметить расхождения между расчётной моделью и реальным изделием.

Разработка устройств на заказ — это не просто «сделать плату». Это инженерная работа, в которой рождается продукт, готовый к производству и эксплуатации. И чем серьёзнее подход к каждому этапу, тем меньше сюрпризов ждёт на выходе.

Заключение

Разработка электронных модулей с нуля — это полный цикл, в котором каждый этап связан с предыдущим. ТЗ определяет требования, компонентная база — возможности, схема — логику, LAYOUT — физическую реализацию, верификация — надёжность. Пропуск любого этапа оборачивается ошибками, которые проявляются уже в серии.
