Проектирование защитных корпусов: от 3D-печати до серийного литья

Зачем проектировать корпус поэтапно

Корпус — это не «упаковка» для электроники. Это инженерная система, которая определяет геометрию изделия, защищает начинку от внешней среды, отводит тепло и формирует пользовательский опыт.

Цена ошибки на разных этапах

Что меняется при переходе от прототипа к серии

Прототип отвечает на вопрос «работает ли?». Серия — «можно ли это производить стабильно и выгодно?». Меняются требования к повторяемости, допускам, материалу, технологии сборки и контролю качества.

Когда нужен корпус под заказ

Корпус под заказ нужен, когда готовое решение не подходит по габаритам, условиям эксплуатации, дизайну или объёму производства. В этом случае разрабатывается индивидуальная конструкция с учётом электроники, теплового режима и технологии изготовления.

Этап 1. Быстрый прототип: 3D-печать

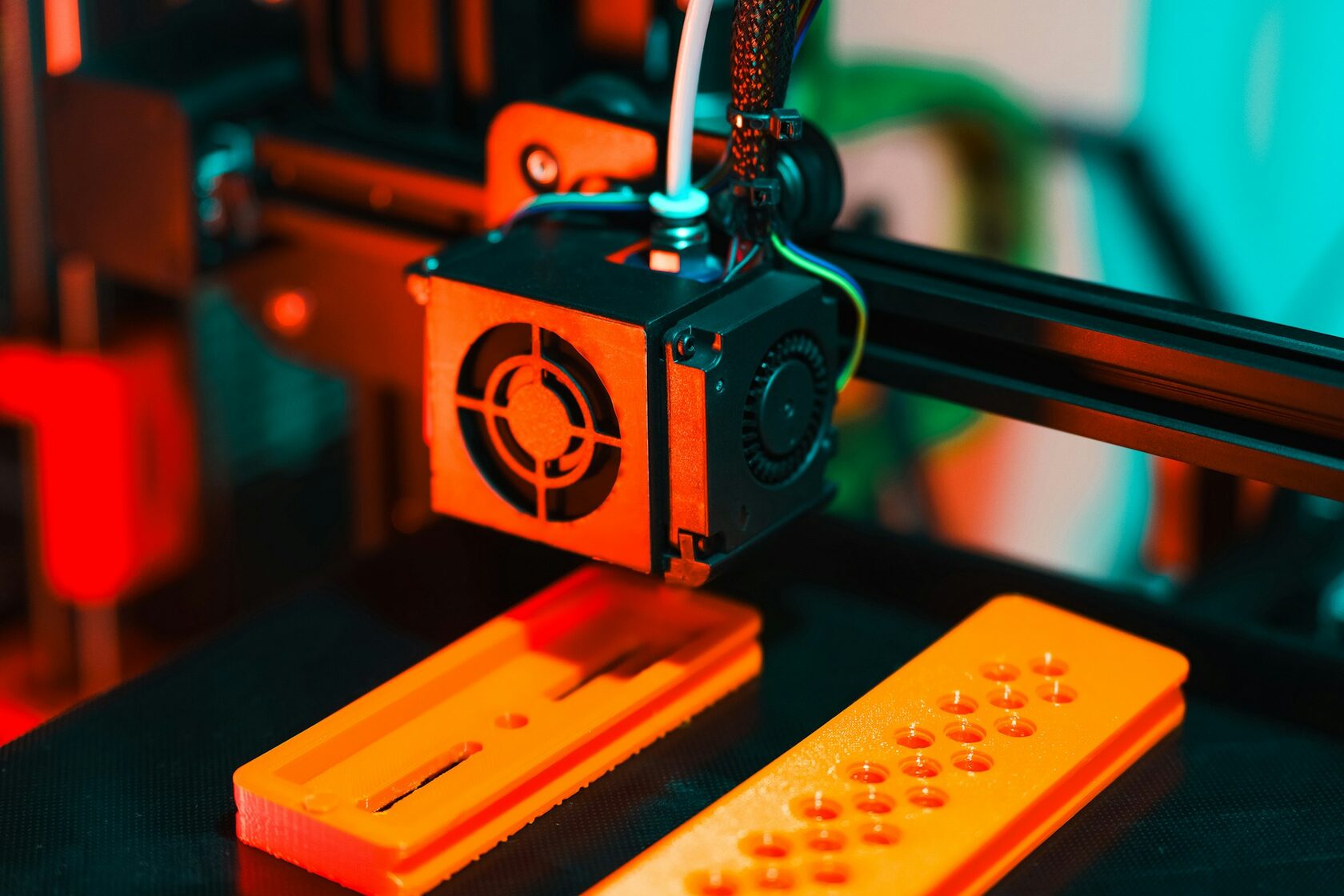

Первый физический корпус почти всегда печатается. Это самый быстрый и дешёвый способ проверить форму, эргономику и сборку.

Какие технологии используются

• FDM. Послойная экструзия пластика. Дешёвая, доступная, подходит для габаритных корпусов и проверки сборки.
• SLA/DLP. Фотополимерная печать. Высокая детализация и гладкая поверхность — для визуальных прототипов.
• SLS/MJF. Порошковые технологии. Прочные детали без поддержек — для функциональных прототипов.

Что проверяется на прототипе

• Форма и эргономика: удобно ли держать, не мешают ли разъёмы, правильно ли расположены кнопки.
• Сборка: входит ли плата, встают ли крепления, закрывается ли крышка.
• Габариты: вписывается ли изделие в нишу, стойку или корпус прибора.
• Внешний вид: пропорции, фактура, восприятие формы.

Ограничения 3D-печати для корпусов

• Слоистость поверхности, требующая постобработки.
• Ограничения по прочности и термостойкости.
• Невозможность получить серийную повторяемость.
• Стоимость единичной детали выше, чем при литье, если речь о большой партии.

Этап 2. Мелкосерийное производство

Когда прототип подтверждён, нужна небольшая партия — для испытаний, первых заказчиков или пилотного запуска. Здесь работают технологии, которые дешевле пресс-формы, но точнее 3D-печати.

Вакуумная формовка и литьё в силикон

• Вакуумная формовка. Разогретый пластик формуется по мастер-модели. Подходит для тонкостенных корпусов и партий от десятков до сотен штук.
• Литьё в силикон. Силиконовая форма заливается полиуретаном или смолой. Даёт детали, близкие к серийным по внешнему виду.

Фрезеровка и ЧПУ

Для корпусов из металла или инженерных пластиков используется фрезеровка. Это дороже, но даёт высокую точность и позволяет получить функциональные детали, которые нельзя напечатать.

Когда мелкая серия оправдана

• Нужно 10–500 изделий.
• Пресс-форма ещё не готова.
• Требуется проверить конструкцию в реальных условиях.
• Нужны образцы для сертификации или презентации.

Этап 3. Серийное литьё: инжекционное формование

Серийное производство пластиковых корпусов — это инжекционное формование. Расплавленный пластик впрыскивается под давлением в пресс-форму, заполняет полость и застывает.

Как изготавливают пластиковые корпуса в серии

1. Проектируется пресс-форма с учётом усадки, литников, охлаждения.
2. Изготавливается оснастка — обычно из стали, иногда из алюминия для малых тиражей.
3. Форма устанавливается на термопластавтомат.
4. Пластик расплавляется и впрыскивается в форму.
5. Деталь охлаждается, извлекается, при необходимости дорабатывается.

Оснастка и пресс-формы

Пресс-форма — самая дорогая часть проекта. Её стоимость зависит от нескольких факторов:

Требования к конструкции под литьё

• Равномерная толщина стенок — обычно 1,5–3 мм.
• Уклоны для извлечения детали — минимум 0,5–1°.
• Радиусы на всех углах — для плавного течения пластика.
• Рёбра жёсткости вместо увеличения толщины.
• Отсутствие поднутрений, где возможно.
• Точки впрыска в незаметных местах.

Что меняется в конструкции при переходе к литью

Корпус, напечатанный на 3D-принтере, почти никогда не годится для литья без изменений. Нужна адаптация.

Уклоны, толщина стенок, рёбра жёсткости

• Уклоны. Без них деталь не извлечётся из формы: появятся задиры и коробление.
• Толщина стенок. Слишком тонкие — прогибы и следы от литников. Слишком толстые — усадка, раковины, долгое охлаждение.
• Рёбра жёсткости. Вместо увеличения толщины добавляются рёбра. Они сохраняют жёсткость при меньшем расходе материала.

Литники, точки впрыска, усадка

• Литники. Каналы, по которым пластик поступает в форму. Их расположение влияет на качество поверхности и прочность.
• Точки впрыска. Места входа пластика в полость. Их выбирают так, чтобы следы были незаметны и заполнение было равномерным.
• Усадка. Пластик сжимается при остывании. Это учитывается в размерах формы.

Типовые ошибки при переводе корпуса на литьё

Материалы для корпусов

ABS, PC, PA, стеклонаполненные пластики

Как выбрать материал под задачу

• Условия эксплуатации: температура, влага, химия, УФ.
• Требования к прочности и жёсткости.
• Внешний вид: цвет, фактура, возможность окраски.
• Стоимость и доступность.
• Технологичность: как материал ведёт себя при литье.

Покрытия и постобработка

• Окраска и текстурирование.
• Лазерная гравировка.
• Металлизация для экранирования.
• Нанесение защитных покрытий.

Изготовление пластиковых корпусов на заказ

Что входит в услугу

• Проектирование корпуса под конкретную электронику.
• Разработка 3D-модели и конструкторской документации.
• Прототипирование и проверка сборки.
• Подготовка к мелкосерийному производству или литью.
• Сопровождение изготовления оснастки и первой партии.

Как подготовить ТЗ

Этапы работы с подрядчиком

1. Анализ задачи и технического задания.
2. Концепция и эскизы.
3. 3D-модель и проверка сборки с электроникой.
4. Прототип и испытания.
5. Документация и передача в производство.

Заключение

Проектирование защитного корпуса — это путь от быстрого прототипа до серийного литья. На каждом этапе меняются требования: к форме, материалу, технологии, допускам. То, что работает на 3D-принтере, требует адаптации под литьё. То, что оптимизировано под пресс-форму, плохо подходит для прототипа.

Главное правило: проектировать корпус нужно с оглядкой на финальную технологию. Тогда переход от прототипа к серии пройдёт без переделок, а пресс-форма не станет самой дорогой ошибкой проекта.
